商品の詳細:
お支払配送条件:
|
| 保証: | 3年 | スプール材料: | 304,316,316L |
|---|---|---|---|
| 構造: | 球 | カスタマイズされたサポート: | OEM |
| 温度: | PTFE≤150℃、PPL≤280℃ | 左舷サイズ: | DN15-DN200、1/2」- 8" |
| 適用: | 概要 | 媒体: | ガス、水、オイル |
| タイプ: | 球弁 | ||
| ハイライト: | pn1.6三方球弁,pn2.5三方球弁,WCB 3の方法球弁 |
||

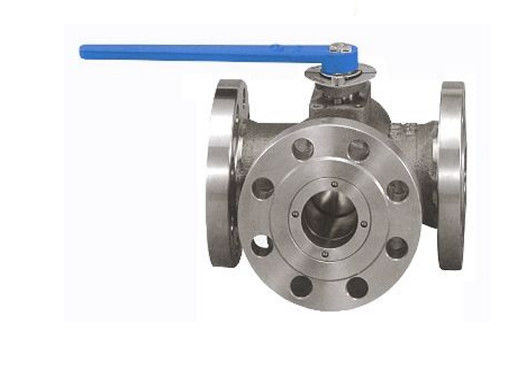

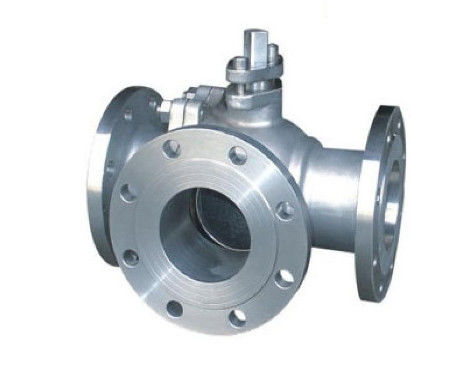

Q45F WCB 304 316 316L PN1.6 2.5 4.0 6.4のフランジの三方球弁
球弁の構造
密封特性はよいが、ボール ベアリングのすべての負荷は出口のシーリング リングに働く媒体通じる。従って、密封リング材料が球媒体の労働量に抗できるかどうか考慮することは必要である。高圧影響に服従させたとき、球は相殺されるかもしれない。この構造は低く、中型圧力球弁で一般に使用される。弁の固定球の球弁は球弁の球重圧の下で修理され、動かない。修理された球の球弁は、中型圧力によって、浮遊座席を座席動き、ように密封を保障するために堅く球で押される密封リング備えている。通常上部および下の軸受の球と、操作のトルクは高圧および大きい口径弁のために小さい、適している。
製品の説明
| 圧力 | DN | L | L1 | H | W | Kg | |||||
| mm | インチ | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | |
|
1.6
2.5
4.0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
| 20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
| 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
| 32 | 1-1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
| 40 | 1-1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
| 501 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
| 65 | 2-1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
| 80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
| 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
| 125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
| 150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
| 200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
|
会社の紹介
滄州市Junxiの国際貿易Co.、株式会社。
私達の会社はいろいろな種類の炭素鋼の管付属品、継ぎ目が無い管付属品を輸出するために作り出し、都市Cang私達のZhou都市炭素鋼の管付属品の故郷である。私達は多くの国、のような、ロシア、エジプト マレーシア、インド、トルコ、インドネシア、ヨルダン等に輸出した。
管付属品機械について、私達にあらゆる機械のための別のタイプがある。私達にある熱い形成肘機械、冷たい形成肘機械、冷たい形成ティー機械、斜角が付く機械、ショット ブラスト機械、等が…機械保証は1年である。販売サービス人が顧客が問題をできるだけすぐに解決するのを助けることを来た後私達のクライアント マシンに私達の問題があれば。
管付属品機械について、私達にあらゆる機械のための別のタイプがある。私達にある熱い形成肘機械、冷たい形成肘機械、冷たい形成ティー機械、斜角が付く機械、ショット ブラスト機械、等が…機械保証は1年である。販売サービス人が顧客が問題をできるだけすぐに解決するのを助けることを来た後私達のクライアント マシンに私達の問題があれば。
球弁の共通の欠陥そして修理方法
1. 球は洗浄される
排除方法:アセンブリは操作安定するべきであるスロットル バルブとして使用されるために割り当てられなくて正しいべきである;球は時間に転覆の後で修理され、密封の座席は取り替えられるべきである。
2つは、いつ絞る機能として使用されて、シーリング表面傷つく
除去方法:球弁がスロットルとして使用されない注意しない。
3. 密封表面は押しつぶされる
排除方法:バルブ シートでボルトを均一べきである力小さかったりべきむしろきつく締めるあまりではなく数回をきつく締めなければ擦れには、修理される余りに堅く同時に、損なわれた密封表面はできる。
4. 密封表面に前きつく締まる圧力がない
排除方法:バルブ シートの密封表面は規則的に前きつく締まる圧力点検され密封表面は緩く漏るか、または連絡したことが分られるとき密封表面はわずかに圧縮されるべきである;前もって積まれたばねの損失の効果の取り替え。
5つ、スパナー、弁茎および球3の関係のギャップは大きい、スパナーは閉鎖した位置に達した、球の回転角度は漏出の90度そして長寿よりより少しである
排除方法:緩い3関係および整理の有限なメカニズムのレンチ、弁茎および球は余りにも大きく修理されるにはべきで固まるために留まる;限界のブロックを調節し、レンチの先発の角度を除去し、そして球を開いた、近く正しくさせなさい。
6. バルブ シートとボディ間の接触表面は滑らか、身に着けられているし、Oリングはようにバルブ シートの漏出傷つく。
除去方法:バルブ シートとボディ間の接触表面の滑らかな終わりを改善し、バルブ シートの分解の時を減らし、そしてOリングを規則的に取り替えなさい。
