| 材料: | 、ステンレス鋼投げる、黄銅、鋳鉄、延性がある鉄 | 媒体: | 水、オイル、ガス、酸、蒸気 |
|---|---|---|---|
| 標準的なか標準外: | 標準 | 製品名: | ゲート弁 |
| 標準: | asme | 関係: | フランジの関係、女性糸 |
| モデル: | モデル | ||
| ハイライト: | asmeは鋳鉄のゲート弁を,dn50は鋳鉄のゲート弁を,asmeのウェッジ仕切り弁 |
||

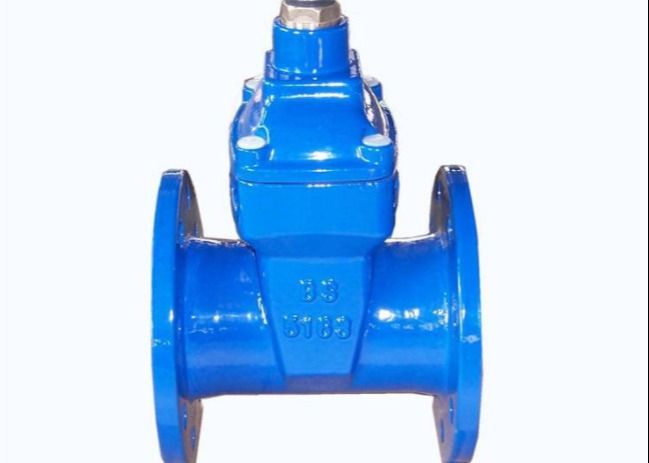

鋳鉄の弾力性のあるつけられていたウェッジ仕切り弁
| 標準 |
DIN 3352-F4、DIN 3352-F5、BS5163、AWWA C509、AWWA C515 フランジの訓練はDIN2501、BS4504およびANSI B16.1 PN10、PN16、PN25に従ってある |
| タイプ | フランジを付けたようになった端、強打された端、機械共同の、非上昇の茎/上昇の茎 |
| 材料 |
ボディ:延性がある鉄GGG40/50か鋳造物IronGG25 くさび:延性があるつく鉄GGG40/50+EPDM/NBRか金属 茎:ステンレス鋼2Cr13、SS304、SS316 ボルトおよびナット:めっきされる亜鉛またはSS304,316の炭素鋼 |
| コーティング | 融合の担保付きのエポキシのコーティングmin250μmと内部そして外的 |
適用
この弁はそのような水、汚水処理、電力、エネルギー論の管、化学薬品、船積み、エネルギー源等の開くか、または最後の固定のための液体の管で広く適用した。
適当な標準
a.Americanの標準
ANSI/AWWA C509への設計
ASME B16.10-2000 （ISO 3つのシリーズ）への向かい合って次元
SME/ANSI B16.42-1998へのフランジそして訓練
b.Britishの標準
BS5163、BS5150への設計
BS5163 （ISO 3series、ISO19シリーズ）への向かい合って次元
BS4504 part1 （EN1092）へのフランジそして訓練
c.Germanyの標準
DIN3352への設計
DIN3202 （F4への向かい合って次元:ISO 14のシリーズ;F5:ISO 15のシリーズ）
BS EN1092へのフランジそして訓練
| DN | L | D | D1 | D2 | b | f | n-d | H | W |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
•延性がある鋳鉄EN-GJS-400-15 （GGG-40）のボディそしてボンネット
•A2から成っている紡錘
•青銅から成っている紡錘のナット
•ディスクを滑らせるPOMで支えられる紡錘つば
•接続のボルトはA2の、さら穴を開けられ、密封されて作った
•融合による腐食防止は結んだエポキシの粉のコーティングRAL 5015 （平均乾燥したフィルム厚さ>250μm）を
•飲料水版:KTWおよびDVGWのワークシートW 270に従うくさびのEPDMのゴム製 コーティング
•廃水版:くさびのNBRのゴム製 コーティング
