商品の詳細:
お支払配送条件:
|
| 状態：: | 新しい | 使用法：: | 曲げパイプ |
|---|---|---|---|
| 曲げ半径:: | 2.5d≤r≤7d | 名前：: | パイプを曲げる機械 |
| 壁厚さ:: | 10-50mm | 重さ：: | 82トン |
| アフターセールスサービス: | 海外で機械にサービスを提供できるエンジニア | 材料：: | 炭素鋼、合金鋼、まっすぐな縫い目溶接 |
| 色: | 緑 | 製品名: | 油圧式中古パイプ曲げ機 |
| ハイライト: | 大直径の肘のための液圧管の折りたたみ器,使用済み液圧管の曲げる機械,液体システム付きのパイプを曲げる機械 |
||

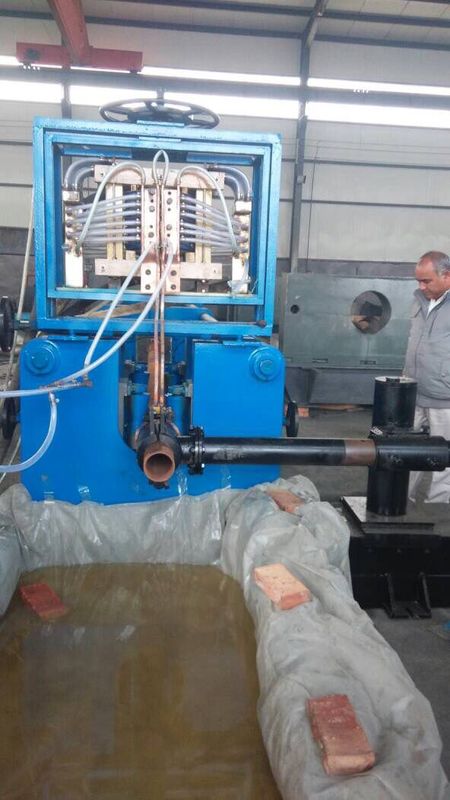

水力用パイプ折りたたみ機械は,石油とガスなどの産業のパイプフィッティング製造に,石油化学安定した,高トルク曲線のための水力駆動技術を利用し, 厚壁,標準のパイプ曲線機が処理できない直径の大きなパイプ.

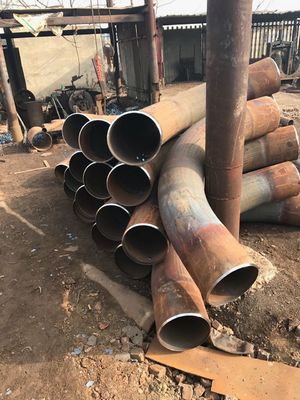

この機械は最適のバランスを提供します処理能力そして曲げる精度管の直径325mmから1066mm,壁厚さ10~50mmをカバーする. 管の壁の薄化率 (<10%) と肘の円周性 (<10%),厳格な品質管理を維持する.折りたたまれた肘が構造強度と圧力耐性に関する業界基準を満たすことを確保する.
| パラメータカテゴリ | 仕様詳細 |
|---|---|
| 肘の直径範囲 | 最小:325mm 最大:1066mm |
| パイプ壁厚さ | 10~50mm |
| 曲がり半径範囲 | 2.5D ≤ R ≤ 7D (D = パイプ直径) |
| 曲がり角範囲 | 0~90° |
| パイプ壁の薄化率 | <10% |
| 肘の円筒印章 | <10% |
| 波位 (熱の影響を受ける地域) | h/<2% |
| 平らさ (パイプ長さ500mm) | 3mm |
| 屈曲半径の許容度 | <20mm |
| 曲がり角の誤り | ±1° |
| 互換性のあるパイプ材料 |
|
| 固定装置の互換性 (パイプ直径) | 1066mm, 920mm, 820mm, 720mm, 630mm ほら,ここから |
| 機械の重量 | 82トン |
| メインシリンダーパラメータ | 仕様詳細 |
|---|---|
| メインシリンダー推力 | 200トン (合計2シリンダー) |
| 構造設計 | 前部と後部フレンズを持つピストン構造 |
| 試験圧力 | 31.5Mpa |
| 作業圧力範囲 | 0〜25Mpa |
| メインシリンダーの内径 | 250mm |
| メイン・シリンダーの外径 | 273mm |
| 活塞棒直径 | 190mm |
| シリンダーボディの材料 | 45# 鋼 |
| メイン・シリンダーの有効動力 | 10m |
我々は,パイプフィッティング機械の完全なポートフォリオを提供し,端から端へのパイプフィッティングの生産をサポートします:
グローバル市場での我々の存在には,以下が含まれます:
